- 友达32寸LED液晶屏P320HVN02.0规格书工业屏一体机触显广告机
-
- Brand：友达AUO
- Size：32寸LED
- Model：P320HVN02.0
- Resolution：1920×1080
- Vision：89/89/89/89
- Contrast：3000:1
- brightness：500 cd/m²
- interface：51 pins
- Operating temperature：0 ~ 50 °C ; 存储: -20 ~ 60 °
- life：50K小时,含LED驱动器
- Types of：WLED

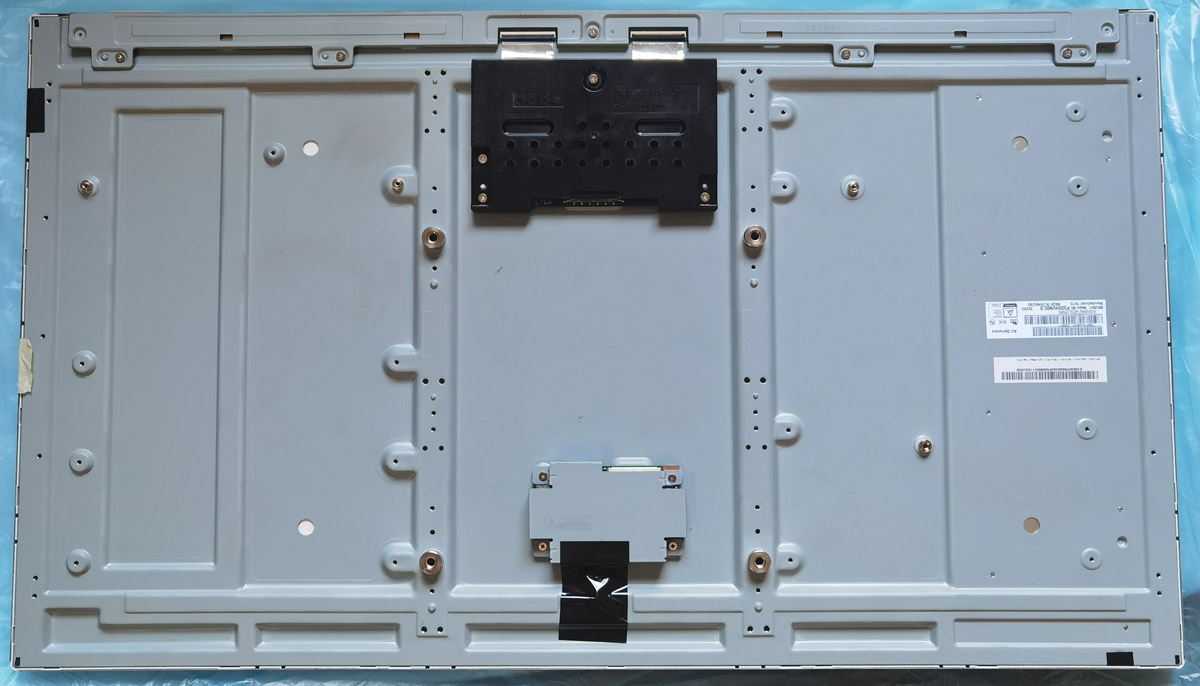

32寸液晶屏和玻璃，还有组装屏P320HVN02.0
友达32寸LED液晶屏P320HVN02.0规格书，
友达 (AUO) 推出的P320HVN02.0是一款采用a-Si TFT-LCD技术的32.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。屏库总结它的典型特征为: sRGB，风景模式 / 肖像模式，白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.0G (9.8 m/s²)。此型号推荐使用于数字标牌。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为量产中。目前P320HVN02.0在屏库上有21条现货信息、18家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2014年04月30日对此型号首次建立参数，并于2019年09月27日对参数进行了最后更新。作为一款AMVA3，常黑显示，透射式液晶模组产品，P320HVN02.0可以提供500 cd/m²的显示亮度 3000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为8 (Typ.)(G to G) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了99% (sRGB)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。P320HVN02.0采用了LVDS (2 ch, 8-bit)信号接口，总共51 pins，采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用P320HVN02.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于P320HVN02.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准
P320HVN02.0 基本参数 |
|
|---|---|
| 制造商(Productor) | 友达/AUO |
| 产品型号(MODEL) | P320HVN02.0 |
| 屏尺寸(Size) | 31.5" |
| 分辨率(Resolution) | 1920×1080 |
| 分辨率简称(Resolution Name) | FHD |
| 显示比例(Display scale) | 16:9 |
| 像素排列(Pixel Arrangement) | RGB垂直条状 |
| 点距(Pixel Pitch) | 0.12125×0.36375 mm |
| 产品组成(Panel Composition) | 液晶屏, |
| 面板类型(Technology) | a-Si TFT-LCD |
| 主要用途(Applications) | 【公共显示】, |
| 显著特征(Panel Features) | 【广色域】, 【白光LED】, 【自带LED驱动】, 【雾面】, 【广视角】, |
P320HVN02.0光电参数 |
|
| 显示模式(Display mode) | AMVA3，常黑显示，透射式 |
| 亮度(Luminance) | 450 nits |
| 对比度(Contrast Ratio) | 3000:1 |
| 颜色(Color) | 16.7M |
| 色彩饱和度(Color Saturation) | 72%NTSC(CIE1931) |
| 响应时间(Response) | 8 ms |
| 可视角度(Viewing Angle) | 89/89/89/89(上/下/左/右) |
| 最佳视角(The Best View) | 上下左右对称 |
| 白场色度(White Field Chroma) | X:0.280; Y:0.290 |
| 白场变动(White Field Dynamic) | 1.33 (9 points) |
| 扫描频率(Scanning Frequency) | 60Hz |
| 反转扫描(Reverse Scan) | No |
| 信号类型大类(The kind of Singnal) | LVDS |
| 接口类型(Interface) | LVDS |
| 驱屏电压(Drive-screen voltage) | 12.0V |
| 面板输入电流(Input Current) | 0.39A |
| 信号接口类型(Kind of Singnal Interface) | 端子 |
| 信号接口品牌(Brand of Singnal Interface) | CviLux |
| 信号接口型号(Model of Singnal Interface) | FI-RE51S-HF |
| 信号接口脚距(Pitch of Singnal Interface) | 2 mm |
| 信号接口脚数(Pin of Singnal Interface) | 14 pins |
P320HVN02.0结构参数 |
|
| 工作温度(Operation Temperature) | 0 °C ~ 50 °C |
| 存储温度(Storage Temperature) | -20°C ~ 60°C |
| 表面处理(Surface Technology) | 雾面 (Haze 2%)，Hard coating (3H) |
| 显示区域(Active Area) | 698.40×392.85 mm |
| 可视区域(Display Area) | 703.4×397.9 |
| 外形尺寸(Outline) | 719.20× 413.70×16.80 mm |
| 触摸屏(Touch Panel) | 无 |
| 灯管位置(Lamp Position) | 侧入式光源 |
| 背光类型(Backlight) | WLED |
| 背光寿命(Life Time of Lamp) | 50K Hours |
| 内置灯管驱动器(Driver of Backlight) | 含LED驱动模块 |
| 背光接口类型(Kind of Backlight Interface) | 端子 |
| 背光接口品牌(Brand of Backlight Interface) | CviLux |
| 背光接口型号(Model of Backlight Interface) | CI0114M1HR0-NH |
| 背光接口数量(Quantity of Backlight Interface) | 1 pcs |
| 背光接口脚距(Pitch of Backlight Interface) | 2.0 mm mm |
P320HVN02.0包装及生产状态 |
|
| 每箱数量(Quantity Per Box) | 7 pcs |
| 包装箱尺寸(Size of the Box) | 820×376×535 mm (长×宽×高) |
| 包装箱毛重(G.W. of the Box) | 37.49 Kg |
