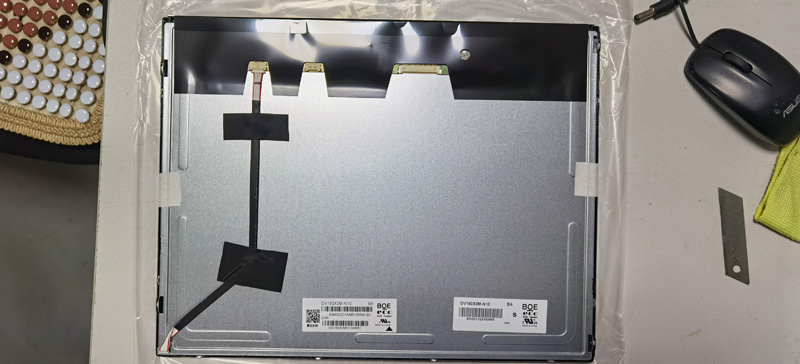

京东方15寸液晶屏DV150X0M-N10 规格书凯显科技工业屏一体机触显广告机

Brand：京东方
Size：15寸方屏

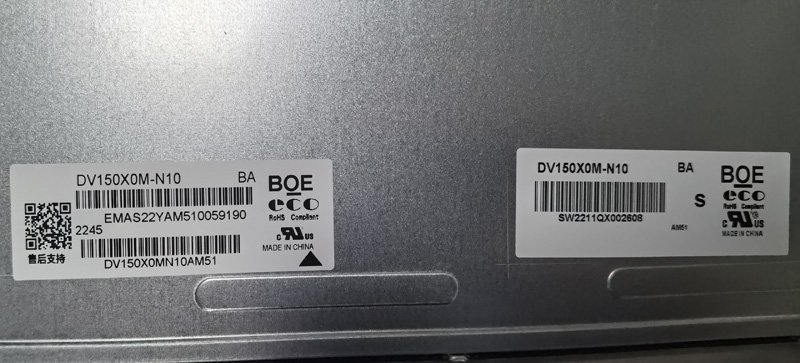

Model：DV150X0M-N10
Resolution：1024×768
Vision：89/89/89/89
Contrast：1000:1
brightness：350 cd/m²
interface：LVDS
Operating temperature：-20 ~ 70 °C
life：50000
Types of：WLED

京东方液晶模组DV150X0M-N10 结构特征

对角尺寸 :	15.0"
像素特征 :	像素数量	像素排列	点间距(H×V)	像素间距(H×V)
像素特征 :	1024(RGB)×768, XGA	RGB垂直条状	0.099×0.297 mm	0.297×0.297 mm [85PPI]
结构尺寸 :	显示区域(H×V)	开口区域(H×V)	外观尺寸(H×V)	外观厚度
结构尺寸 :	304.128×228.096 mm	306.5×230.1 mm	326.5×253.5 mm	9.7/10.0 (Typ./Max.) mm
外观特征 :	物理形状	宽高比(H:V)	风景肖像	外观样式
外观特征 :	平面矩形	4:3	风景 / 肖像模式	-
其它参数 :	重量	表面防护	表面处理
其它参数 :	930g	-	雾面 (Haze 25%)，Hard coating (3H)
安装孔位 :	Side mounting holes (4-M3) on left, right bezel

京东方液晶模组DV150X0M-N10 光学特征

基本信息 :	显示亮度	显示模式	对比度
	350 cd/m² (Typ.)	ADS，常黑显示，透射式	1000:1 (Typ.) (透射)
	推荐视角	可视角度	响应时间
	全视角	89/89/89/89 (Typ.)(CR≥10)	30 (Typ.)(Tr+Td) (ms)
色彩性能 :	色温	支持颜色	白色坐标
色彩性能 :	6485K	16.7M (6-bit + Hi-FRC)	Wx:0.313; Wy:0.329
1931色域 :	NTSC比值	sRGB覆盖率	Adobe RGB覆盖率
	74%	95%	73%
	DCI-P3覆盖率	Rec.2020覆盖率	色域说明
	77%	55%	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
亮度均匀性 :	1.33 (Max.)(9 points)

京东方液晶模组DV150X0M-N10 电子特征

帧频率 :	60Hz
翻转扫描 :	No
功率总耗 :	10.8/13.2W (Typ./Max.)

京东方液晶模组DV150X0M-N10 光源特征

光源特征 :	光源类型	位置	寿命(小时)	数量	形状	是否可换
光源特征 :	WLED	侧入式光源(底部)	50K (Min.)	12S4P	4串	-
WLED电气 :	输入电压		输入电流			功率消耗
WLED电气 :	36±3.6V		55mA (Typ.)			7.92/8.71W (Typ./Max.)
接口特征 :	WLED驱动状态			物理类型		接口位置
接口特征 :	含LED驱动器			端子		-
接口详情 :	品牌	型号	数量	脚数	脚间距	脚定义
接口详情 :	瀚荃	CI4205M2HRP-NH	1 pcs	5 pins	1.25 mm
WLED驱动电气 :	输入电压		输入电流			功率消耗
WLED驱动电气 :	10.8/12.0/12.6V (Min./Typ./Max.)		600/775/850mA (Min./Typ./Max.)			9.3/10.2W (Typ./Max.)

免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
返回顶端

京东方液晶模组DV150X0M-N10 信号特征

信号电气 :	输入电压		输入电流			功率消耗
信号电气 :	3.3V (Typ.)		455/900mA (Typ./Max.)			1.5/3.0W (Typ./Max.)
接口特征 :	信号类型			物理类型		接口位置
接口特征 :	LVDS (1 ch, 8-bit)			端子		-
接口详情 :	品牌	型号	数量	脚数	脚间距	脚定义
接口详情 :	信盛精工	MSB240420HE	1 pcs	20 pins	1.25 mm

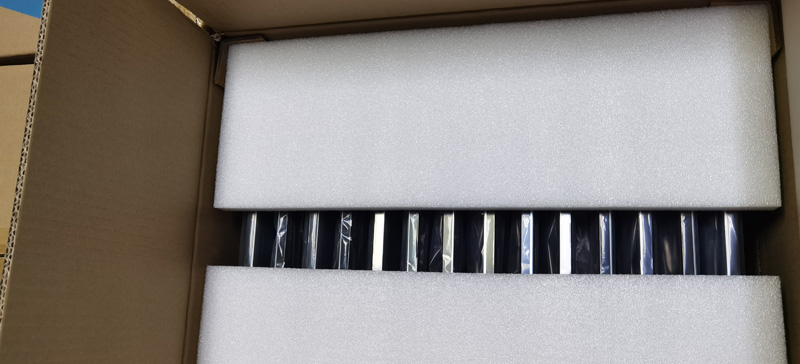

包装类型	片/包装	箱数	包装长宽高 (mm)	毛重 (Kgs)	体积 (m³)	备注
纸箱	14	1	510×399×324	N/A	0.0659
卡板	168	12	N/A	N/A	N/A

京东方液晶模组DV150X0M-N10 包装特征

描述

京东方液晶模组DV150X0M-N10
工作温度 :-20 ~ 70 °C -20 ~ 70 °C
对角尺寸 :15.0"

分辩率：1024(RGB)×768, XGA RGB

垂直条状 0.099×0.297 mm 0.297×0.297 mm [85PPI]

结构尺寸 :显示区域(H×V) 开口区域(H×V)

外观尺寸(H×V) 外观厚度 304.128×228.096 mm 306.5×230.1 mm 326.5×253.5 mm 9.7/10.0 (Typ./Max.) mm

平面矩形 4:3
930g - 雾面 (Haze 25%)，Hard coating (3H)

安装孔位 :Side mounting holes (4-M3) on le，
