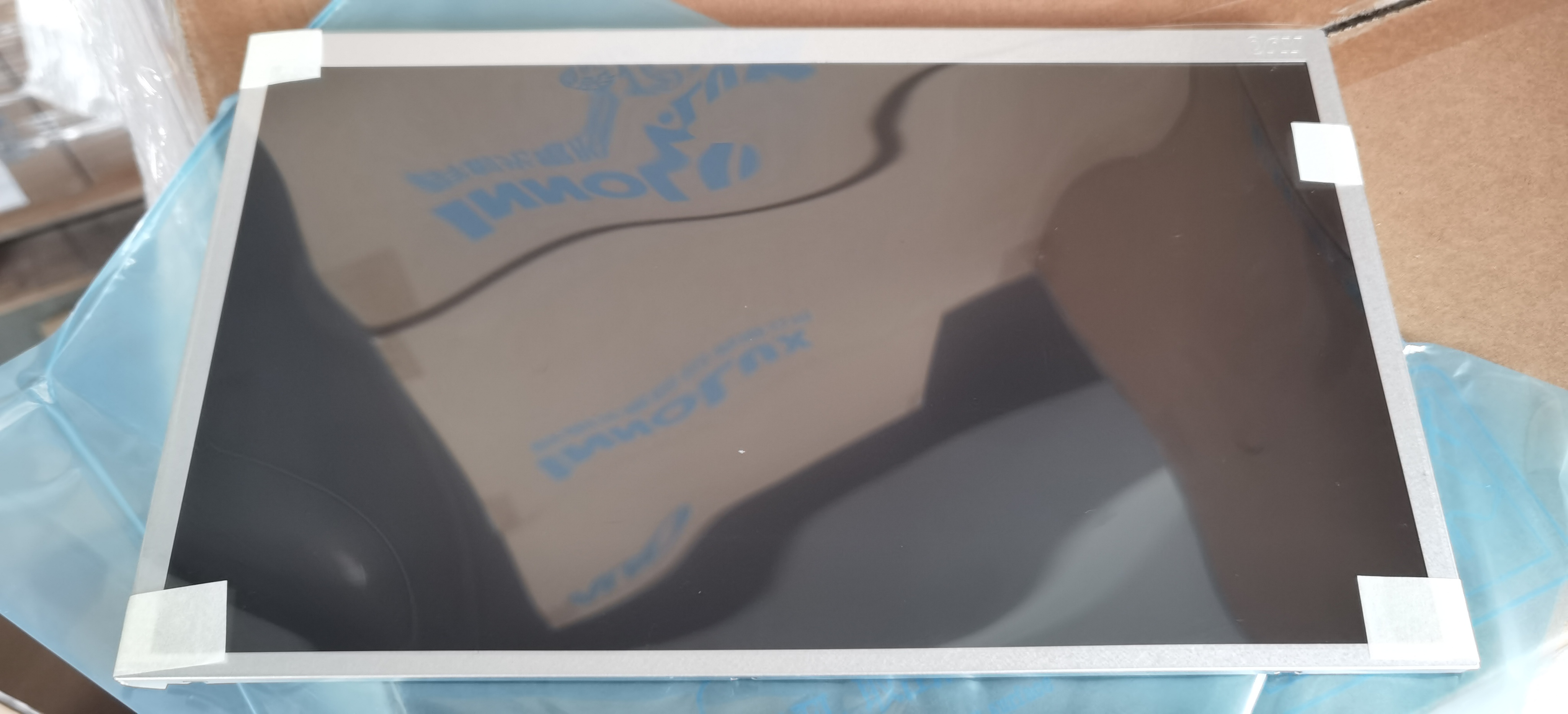

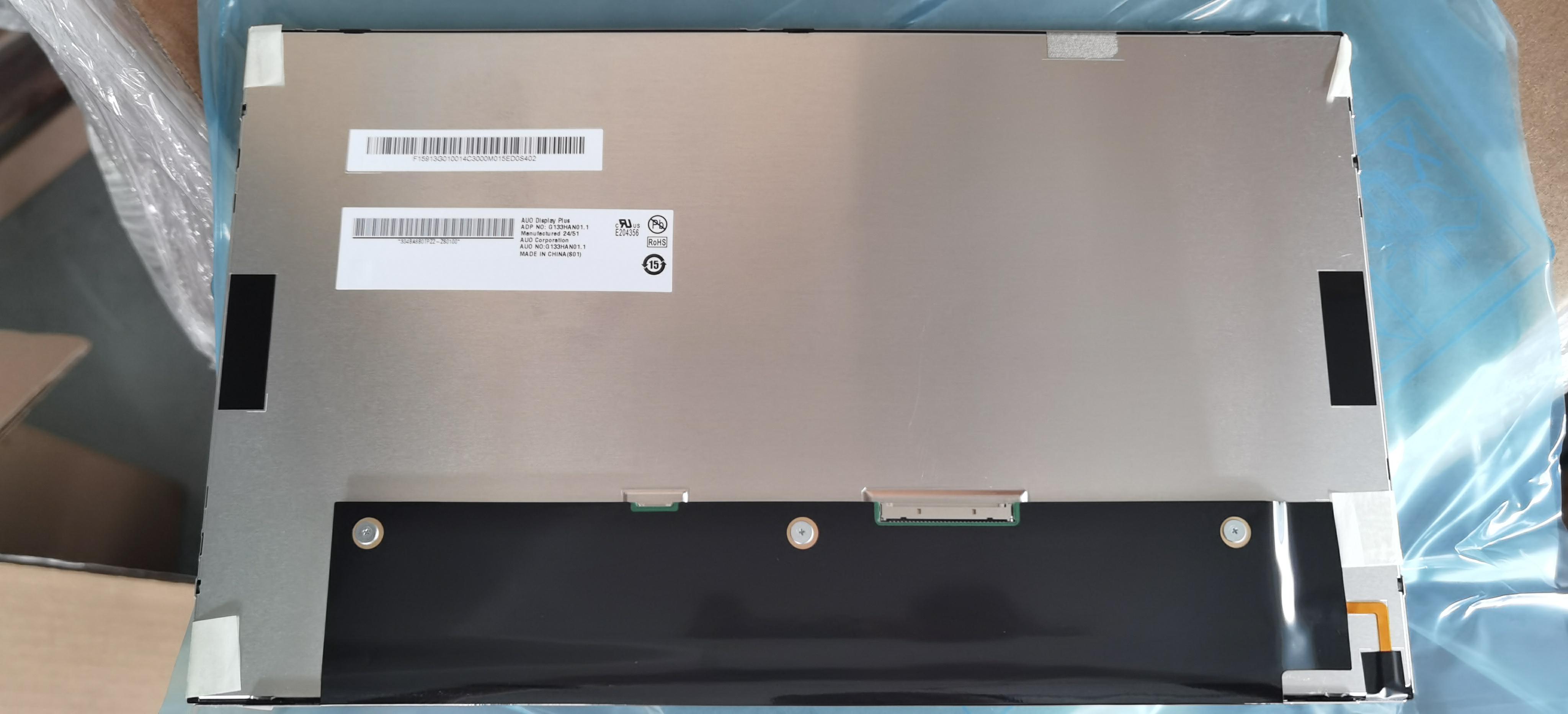

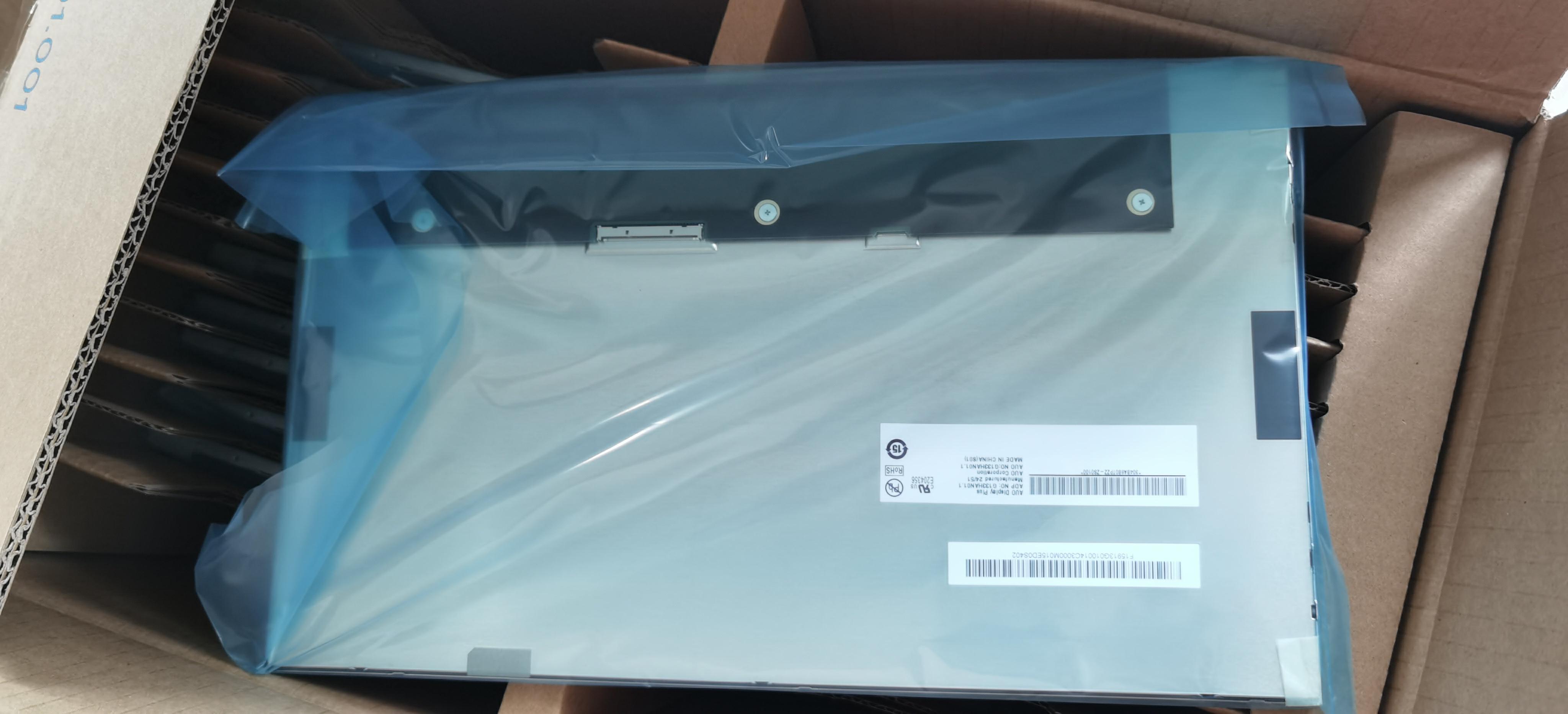

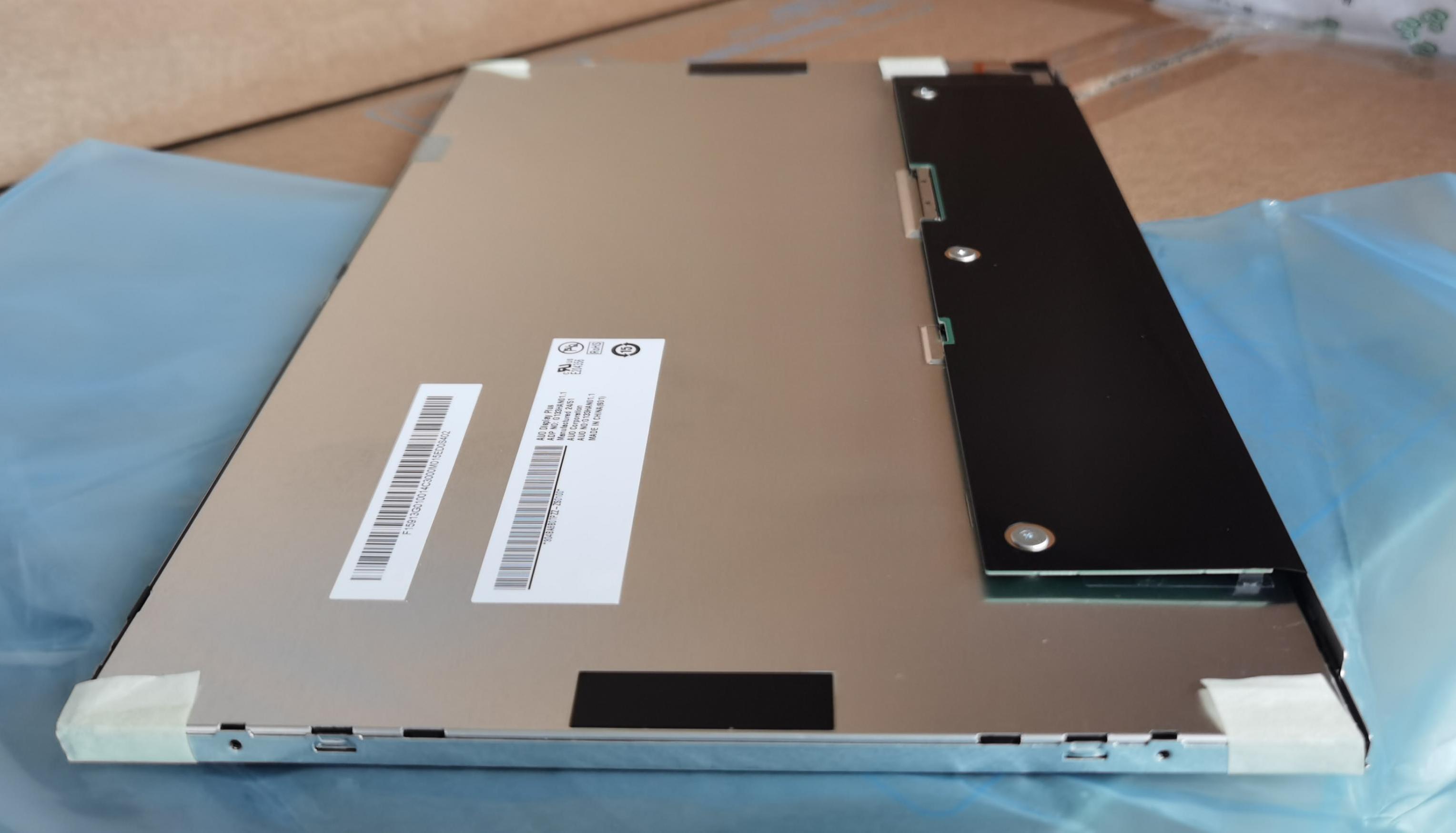

- 友达13.3寸液晶屏G133HAN01.1 相筐 POS 平板 一体机 广告机 触显 查询机 凯显
-
- Brand：友达AUO
- Size：13.3寸

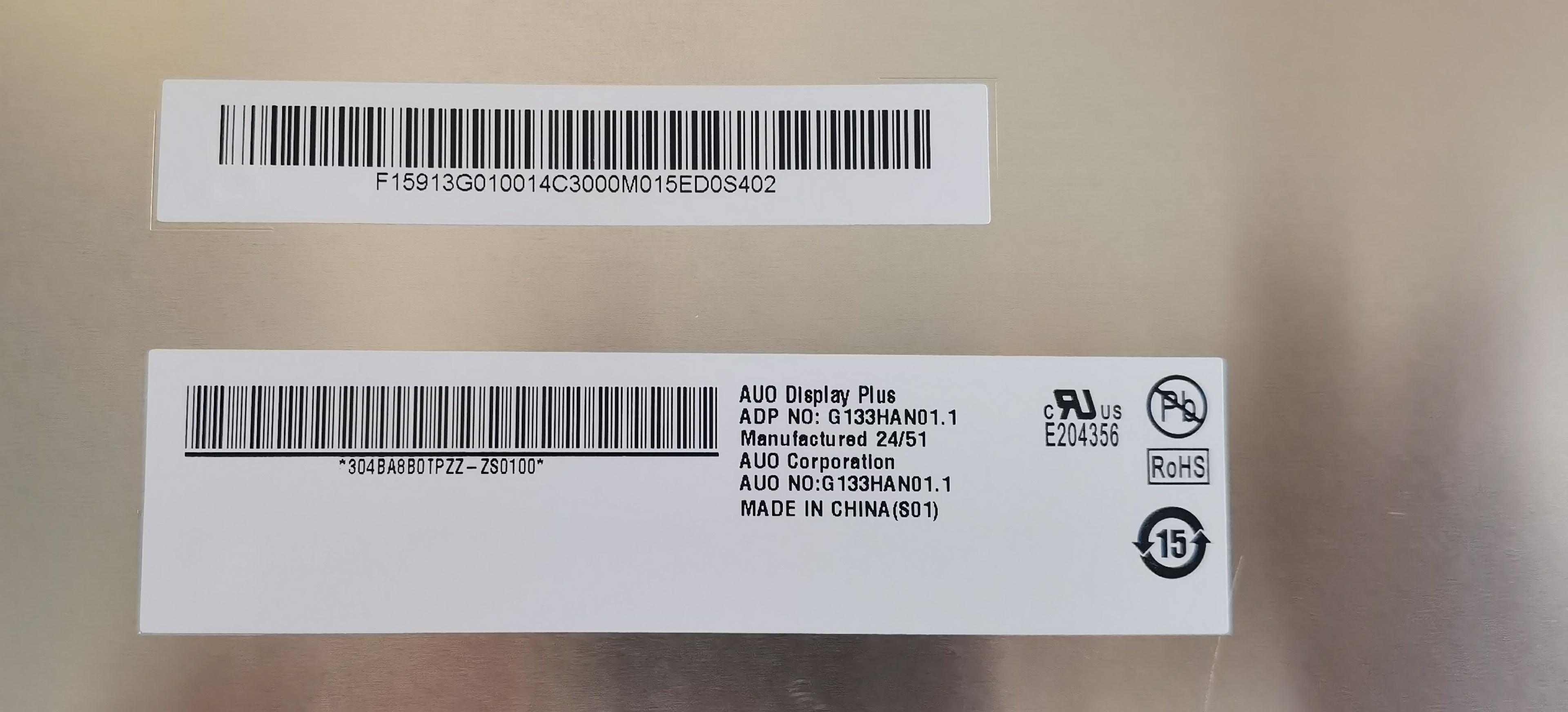

- Model：G133HAN01.1
- Resolution：1920×1080
- Vision：89/89/89/89
- Contrast：800:1
- brightness：400cd/m²
- interface：LVDS
- Operating temperature：-20 ~ 70 °C 存储温度: -20 ~ 70 °C
- life：50K小时,不含驱动
- Types of：
- G133HAN01.1 is a 13.3-inch a-Si TFT-LCD liquid crystal module launched by AUO. The following are its parameters:
1. Basic Information: The panel brand is AUO; the panel model is G133HAN01.1; the product type is a-Si TFT-LCD, LCM; the storage temperature of the application environment is -20~70°C, and the operating temperature is -20~70°C; the anti-vibration performance is 1.5G (14.7m/s²).
2. Pixel Characteristics: The resolution is 1920 (RGB) × 1080 (FHD), the pixel arrangement is RGB vertical stripes, the dot pitch is 0.05095 × 0.15285 (H × V) (mm), the pixel pitch is 0.15285 × 0.15285 (H × V) (mm), and the pixel density is 166PPI.
3. Structural Dimensions: The display area is 293.472 (H) × 165.078 (V) (mm), the opening area is 295.07 (H) × 166.68 (V) (mm), the overall dimensions are 309.7 (H) × 184.1 (V) (mm), the maximum overall thickness is 10.1mm, the physical shape is a flat rectangle, the aspect ratio is 16∶9 (H∶V) in landscape mode, the maximum net weight of the panel is 500g, the surface treatment is matte, and the installation method is that there are side mounting holes (4-M2) on the left and right frames.
4. Optical Characteristics: The display mode is normally black display, transmissive; the brightness is 400cd/m² (Typ.), the contrast ratio is 800∶1 (Typ.) (transmissive), the viewing angle is 89/89/89/89 (Typ.) (CR≥10) (left/right/up/down), the optimal viewing angle is full viewing angle, the response time is 25 (Typ.) (Tr+Td) ms, the display color is 16.7M (8-bit), the color temperature is 6485K, the uniformity is 1.25/1.33 (Typ./Max.) (5 points), the 1931 color gamut covers 90% of NTSC, 100% of sRGB, 82% of Adobe RGB, 90% of DCI-P3, and 67% of Rec.2020, with a frame rate of 60Hz.
5. Backlight Characteristics: The backlight type is WLED, with a lifespan of more than 50K hours, including an LED driver, and it is an edge-lit light source.
6. Signal Interface: The interface type is LVDS (2ch, 8-bit), with a total of 30 pins, connected by terminals, and the driving voltage is 3.3V (Typ.).
G133HAN01.1是友达（AUO）推出的一款13.3英寸a - Si TFT - LCD液晶模组产品，以下是它的参数：
1. 基本信息：面板品牌为友达（AUO）；面板型号为G133HAN01.1；产品类型为a - Si TFT - LCD, LCM；应用环境的存储温度为-20~70°C，工作温度为-20~70°C；抗振性能为1.5G（14.7m/s²）。
2. 像素特征：分辨率为1920（RGB）×1080（FHD），像素排列为RGB垂直条状，点间距为0.05095×0.15285（H×V）（mm），像素间距为0.15285×0.15285（H×V）（mm），像素密度为166PPI。
3. 结构尺寸：显示区域为293.472（H）×165.078（V）（mm），开口区域为295.07（H）×166.68（V）（mm），外观尺寸为309.7（H）×184.1（V）（mm），外观厚度最大为10.1mm，物理形状为平面矩形，宽高比为16∶9（H∶V），为风景模式，面板净重最大为500g，表面处理为雾面，安装方式为左右边框有侧安装孔（4 - M2）。
4. 光学特征：显示模式为常黑显示，透射式；亮度为400cd/m²（Typ.），对比度为800∶1（Typ.）（透射），可视角度为89/89/89/89（Typ.）（CR≥10）（左/右/上/下），最佳观看角度为全视角，响应时间为25（Typ.）（Tr+Td）ms，显示颜色为16.7M（8 - bit），色温为6485K，均匀性为1.25/1.33（Typ./Max.）（5点），1931色域为NTSC比90%，sRGB 100%覆盖，Adobe RGB 82%覆盖，DCI - P3 90%覆盖，Rec.2020 67%覆盖，帧频为60Hz。
5. 背光特征：背光类型为WLED，寿命大于50K小时，含LED驱动器，为侧入式光源。
6. 信号接口：接口类型为LVDS（2ch，8 - bit），总共30pins，采用端子连接，驱屏电压为3.3V（Typ.）。
1. 基本信息：面板品牌为友达（AUO）；面板型号为G133HAN01.1；产品类型为a - Si TFT - LCD, LCM；应用环境的存储温度为-20~70°C，工作温度为-20~70°C；抗振性能为1.5G（14.7m/s²）。
2. 像素特征：分辨率为1920（RGB）×1080（FHD），像素排列为RGB垂直条状，点间距为0.05095×0.15285（H×V）（mm），像素间距为0.15285×0.15285（H×V）（mm），像素密度为166PPI。
3. 结构尺寸：显示区域为293.472（H）×165.078（V）（mm），开口区域为295.07（H）×166.68（V）（mm），外观尺寸为309.7（H）×184.1（V）（mm），外观厚度最大为10.1mm，物理形状为平面矩形，宽高比为16∶9（H∶V），为风景模式，面板净重最大为500g，表面处理为雾面，安装方式为左右边框有侧安装孔（4 - M2）。
4. 光学特征：显示模式为常黑显示，透射式；亮度为400cd/m²（Typ.），对比度为800∶1（Typ.）（透射），可视角度为89/89/89/89（Typ.）（CR≥10）（左/右/上/下），最佳观看角度为全视角，响应时间为25（Typ.）（Tr+Td）ms，显示颜色为16.7M（8 - bit），色温为6485K，均匀性为1.25/1.33（Typ./Max.）（5点），1931色域为NTSC比90%，sRGB 100%覆盖，Adobe RGB 82%覆盖，DCI - P3 90%覆盖，Rec.2020 67%覆盖，帧频为60Hz。
5. 背光特征：背光类型为WLED，寿命大于50K小时，含LED驱动器，为侧入式光源。
6. 信号接口：接口类型为LVDS（2ch，8 - bit），总共30pins，采用端子连接，驱屏电压为3.3V（Typ.）。
