- 友达17寸液晶屏 G170EG01 V.1 显示器 工业屏 触摸显示器 一体机 广告机 触显 查询机 凯显科技
-
- Brand：友达AUO
- Size：17寸

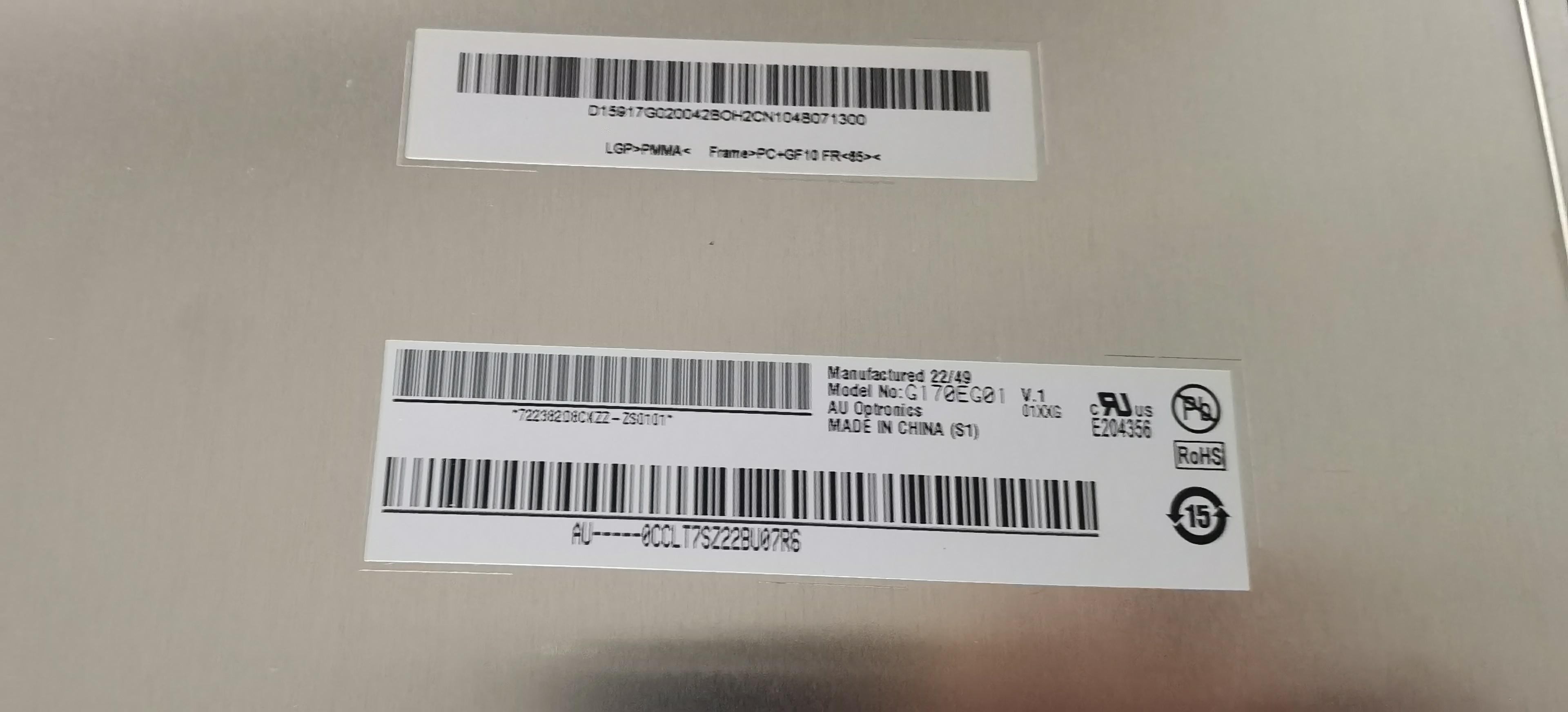

- Model：G170EG01 V.1
- Resolution：1280*1024
- Vision：80/80/60/80
- Contrast：800:1
- brightness：350cd/m²
- interface：LVDS
- Operating temperature：-30 ~ 70 °C 存储温度: -30 ~ 85 °C
- life：50K小时,不含驱动
- Types of：WLED

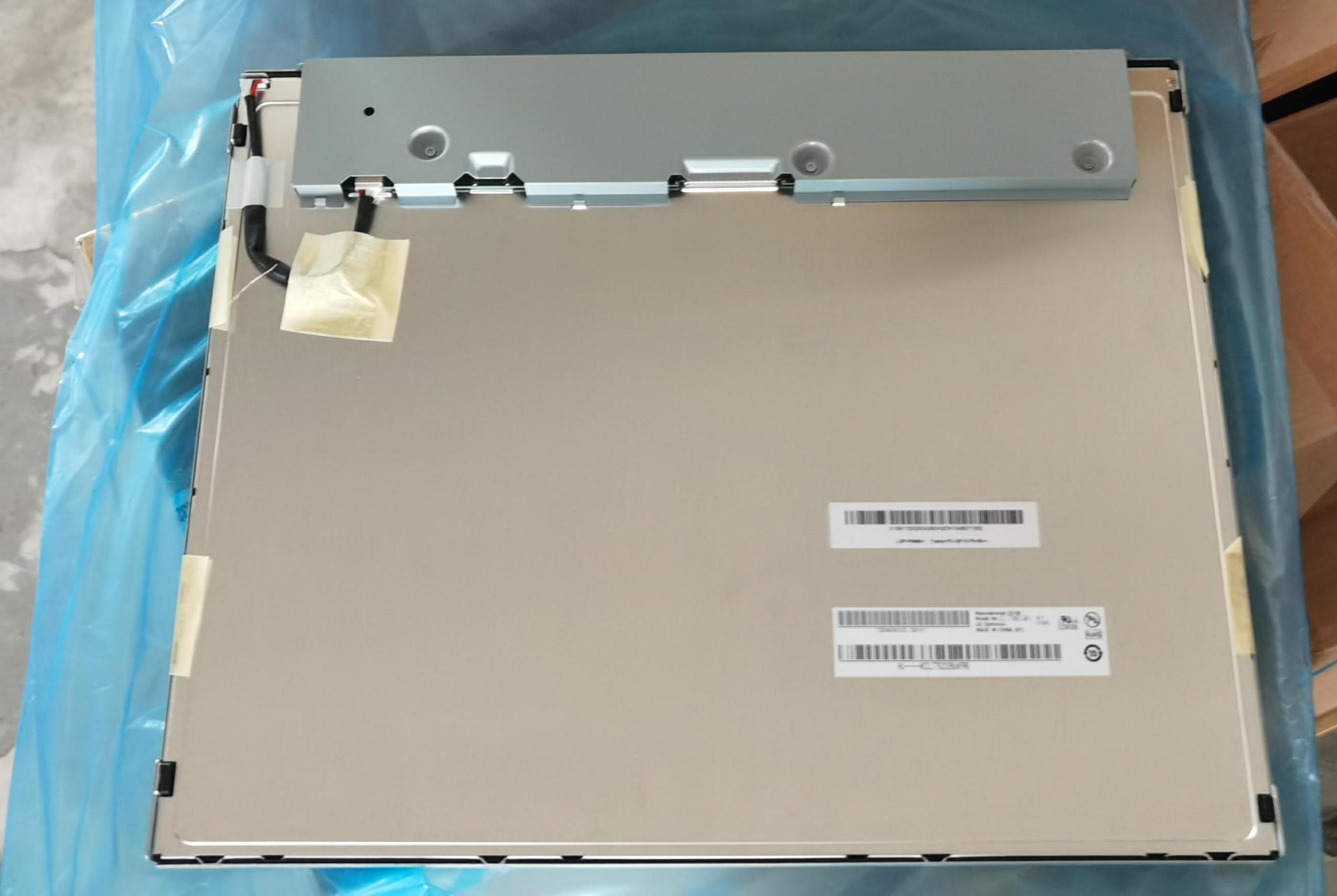

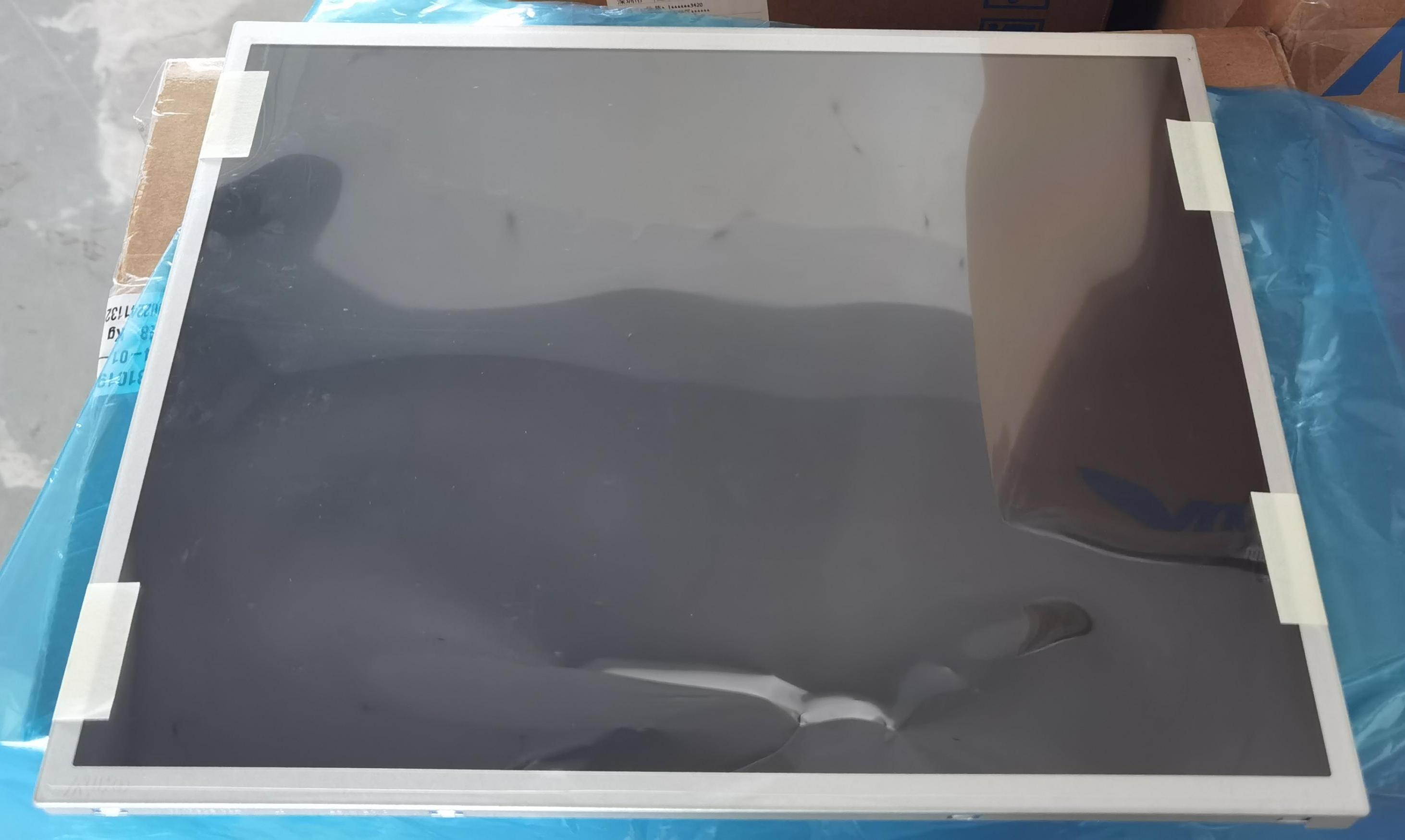

- G170EG01 V.1 is a 17.0-inch a - Si TFT - LCD liquid crystal module launched by AU Optronics. The detailed parameters are as follows:
1. Operating Temperature: -30~70°C
2. Storage Temperature: -30~85°C
3. Operating Humidity: 5 - 95(%RH)
4. Storage Humidity: 5 - 95(%RH)
5. LCD Size: 17.0 inches
6. Dot Resolution: 1280 (RGB) × 1024 (SXGA)
7. Pixel Density: 96PPI
8. Pixel Arrangement: RGB vertical stripe
9. Aspect Ratio: 5∶4 (Width∶Height)
10. Dot Pitch: 0.088×0.264mm (Horizontal×Vertical)
11. Pixel Pitch: 0.264×0.264mm (Horizontal×Vertical)
12. Panel Weight: 1.35Kgs (Typ.)
13. Surface Treatment: Matte, Hard coating (3H)
14. Display Area: 337.92×270.336mm (Horizontal×Vertical)
15. Visible Area: 341.6×274.0mm (Horizontal×Vertical)
16. Overall Dimensions: 358.5×296.5mm (Horizontal×Vertical)
17. Overall Thickness: 18.0 (Max.) mm
18. Display Mode: TN, Normally white display, Transmissive
19. LCD Brightness: 350cd/m² (Typ.) (The backlight brightness of this screen can be increased to 1000nits)
20. Contrast Ratio: 800∶1 (Typ.) (Transmissive)
21. Display Colors: 16.7M (6 - bit + Hi - FRC)
22. Display Color Gamut: 72% NTSC (CIE1931)
23. Response Time: 20/10 (Typ.) (Tr/Td) (ms)
24. Viewing Angle: 80/80/60/80 (Typ.) (CR≥10) (Left/Right/Up/Down)
25. Best Viewing Angle: 6 o'clock front view
26. White Chromaticity: X: 0.313; Y: 0.329
27. White Variation: 1.25/1.33 (Typ./Max.) (9 points)
28. Lamp Position: Edge - lit light source (Top)
29. Light Source Type: WLED
30. Light Source Lifespan: 50K (Typ.) (hours)
31. Interface Type: Terminal
32. Backlight Circuit: Including LED driver
33. Backlight Circuit Input Voltage: 10.8/12.0/12.6V (Min./Typ./Max.)
34. Backlight Circuit Input Current: 1.18A (Typ.)
35. Backlight Power Consumption: 14.16W (Typ.)
36. Signal Category: LVDS
37. Signal Subcategory: LVDS (2ch, 8 - bit)
38. LCD Voltage: 5.0V (Typ.)
39. LCD Current: 1.05/1.16A (Typ./Max.)
40. LCD Power: 5.25/5.8W (Typ./Max.)
41. Interface Pin Pitch: 1.0mm
42. Number of Interfaces: 1pcs
43. Number of Interface Pins: 30pins
G170EG01 V.1是友达光电推出的一款17.0英寸a - Si TFT - LCD液晶模组，以下是其详细参数：
1. 工作温度：-30~70°C
2. 存储温度：-30~85°C
3. 作业湿度：5 - 95(%RH)
4. 保存湿度：5 - 95(%RH)
5. 液晶屏尺寸：17.0英寸
6. 点分辨率：1280（RGB）×1024（SXGA）
7. 像素密度：96PPI
8. 像素排列：RGB垂直条状
9. 宽高比：5∶4（宽∶高）
10. 点间距：0.088×0.264mm（横×竖）
11. 像素间距：0.264×0.264mm（横×竖）
12. 面板重量：1.35Kgs（Typ.）
13. 表面处理：雾面，Hard coating（3H）
14. 显示区域：337.92×270.336mm（横×竖）
15. 可视区域：341.6×274.0mm（横×竖）
16. 外观尺寸：358.5×296.5mm（横×竖）
17. 外观厚度：18.0（Max.）mm
18. 显示模式：TN，常白显示，透射式
19. 液晶屏亮度：350cd/m²(Typ.)（此屏背光亮度可增加到1000nits）
20. 对比度：800∶1(Typ.)（透射）
21. 显示颜色：16.7M(6 - bit+Hi - FRC)
22. 显示色域：72%NTSC(CIE1931)
23. 响应时间：20/10（Typ.）(Tr/Td)(ms)
24. 可视角度：80/80/60/80(Typ.)(CR≥10)（左/右/上/下）
25. 最佳视角：6点钟正视
26. 白色色度：X：0.313；Y：0.329
27. 白色变动：1.25/1.33(Typ./Max.)(9points)
28. 灯管位置：侧入式光源（顶部）
29. 光源类型：WLED
30. 光源寿命：50K(Typ.)（小时）
31. 接口类型：端子
32. 背光电路：含LED驱动器
33. 背光电路输入电压：10.8/12.0/12.6V(Min./Typ./Max.)
34. 背光电路输入电流：1.18A(Typ.)
35. 背光功耗：14.16W(Typ.)
36. 信号大类：LVDS
37. 信号小类：LVDS（2ch，8 - bit）
38. 液晶屏电压：5.0V(Typ.)
39. 液晶屏电流：1.05/1.16A(Typ./Max.)
40. 液晶屏功率：5.25/5.8W(Typ./Max.)
41. 接口脚距：1.0mm
42. 接口数量：1pcs
43. 接口脚数：30pins
1. 工作温度：-30~70°C
2. 存储温度：-30~85°C
3. 作业湿度：5 - 95(%RH)
4. 保存湿度：5 - 95(%RH)
5. 液晶屏尺寸：17.0英寸
6. 点分辨率：1280（RGB）×1024（SXGA）
7. 像素密度：96PPI
8. 像素排列：RGB垂直条状
9. 宽高比：5∶4（宽∶高）
10. 点间距：0.088×0.264mm（横×竖）
11. 像素间距：0.264×0.264mm（横×竖）
12. 面板重量：1.35Kgs（Typ.）
13. 表面处理：雾面，Hard coating（3H）
14. 显示区域：337.92×270.336mm（横×竖）
15. 可视区域：341.6×274.0mm（横×竖）
16. 外观尺寸：358.5×296.5mm（横×竖）
17. 外观厚度：18.0（Max.）mm
18. 显示模式：TN，常白显示，透射式
19. 液晶屏亮度：350cd/m²(Typ.)（此屏背光亮度可增加到1000nits）
20. 对比度：800∶1(Typ.)（透射）
21. 显示颜色：16.7M(6 - bit+Hi - FRC)
22. 显示色域：72%NTSC(CIE1931)
23. 响应时间：20/10（Typ.）(Tr/Td)(ms)
24. 可视角度：80/80/60/80(Typ.)(CR≥10)（左/右/上/下）
25. 最佳视角：6点钟正视
26. 白色色度：X：0.313；Y：0.329
27. 白色变动：1.25/1.33(Typ./Max.)(9points)
28. 灯管位置：侧入式光源（顶部）
29. 光源类型：WLED
30. 光源寿命：50K(Typ.)（小时）
31. 接口类型：端子
32. 背光电路：含LED驱动器
33. 背光电路输入电压：10.8/12.0/12.6V(Min./Typ./Max.)
34. 背光电路输入电流：1.18A(Typ.)
35. 背光功耗：14.16W(Typ.)
36. 信号大类：LVDS
37. 信号小类：LVDS（2ch，8 - bit）
38. 液晶屏电压：5.0V(Typ.)
39. 液晶屏电流：1.05/1.16A(Typ./Max.)
40. 液晶屏功率：5.25/5.8W(Typ./Max.)
41. 接口脚距：1.0mm
42. 接口数量：1pcs
43. 接口脚数：30pins
