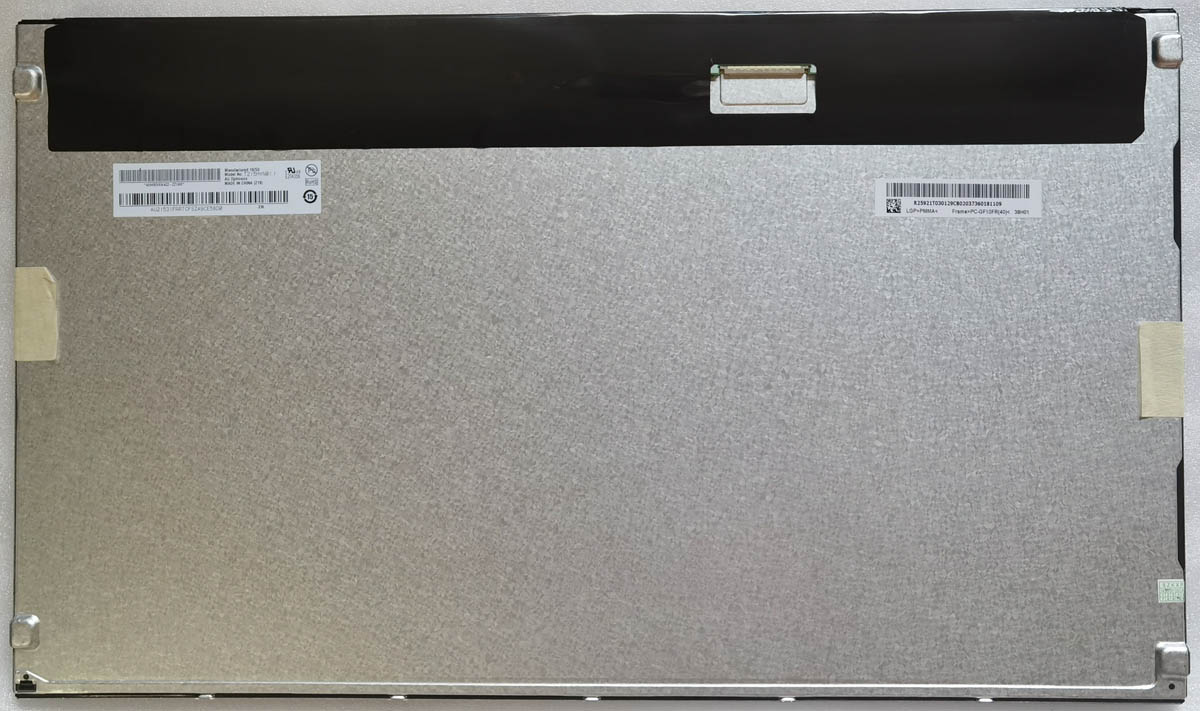

- 友达21.5寸LED液晶屏T215HVN01.1规格书工业屏一体机触显广告机
-
- Brand：友达AUO
- Size：21.5寸宽屏
- Model：T215HVN01.1
- Resolution：1920×1080
- Vision：89/89/89/89
- Contrast：3000:1
- brightness：250 cd/m²
- interface：30 pins
- Operating temperature：: 0 ~ 50 °C 存储温度: -20 ~ 60 °C
- life：30K小时,不含驱动
- Types of：15S4P WLED
G150XVN01.0原装
LQ150X1LG92原装
M170ETN01.1原装+组装
P170ETN01.0原装
M190ETN01.0原装+组装
G190ETN01.0原装+组装
G190ETN01.1原装
G156HTN02.1原装
M185XTN01.2组装
M190PW01 V8 组装
P215HVN01.0原装
T215HVN01.1玻璃+组装，
HR215WU1-120原装
P270HⅤN02.0原装+组装
P320HVN02.0原装
LC320EUJ-FFE2组装
T320HVN05.6组装
HV320FHB-F40玻璃+模组
T420HVN08.0原装
LC430EGG-FKM1原装
友达 (AUO) 推出的T215HVN01.1是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子正装，表面雾面， TCO 7.0 Compliance。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号推荐使用于电脑显示器，电视。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为量产中。目前T215HVN01.1在屏库上有58条现货信息、59家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2014年11月11日对此型号首次建立参数，并于2020年10月22日对参数进行了最后更新。作为一款VA，常黑显示，透射式液晶模组产品，T215HVN01.1可以提供250 cd/m²的显示亮度 3000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为13/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了74% (NTSC)。背光方面此产品采用了15S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。T215HVN01.1采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用T215HVN01.1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于T215HVN01.1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
T215HVN01.1 基本参数 |
|
|---|---|
| 制造商(Productor) | 友达/AUO |
| 产品型号(MODEL) | T215HVN01.1 |
| 屏尺寸(Size) | 21.5" |
| 分辨率(Resolution) | 1920×1080 |
| 分辨率简称(Resolution Name) | FHD |
| 显示比例(Display scale) | 16:9 |
| 像素排列(Pixel Arrangement) | RGB垂直条状 |
| 点距(Pixel Pitch) | 0.08275×0.24825 mm |
| 产品组成(Panel Composition) | 液晶屏, |
| 面板类型(Technology) | a-Si TFT-LCD |
| 主要用途(Applications) | 【电脑显示器】, |
| 显著特征(Panel Features) | 【广色域】【白光LED】【雾面】【广视角】 |
T215HVN01.1光电参数 |
|
| 显示模式(Display mode) | TN，常白显示，透射式 |
| 亮度(Luminance) | 250 nits |
| 对比度(Contrast Ratio) | 3000:1 |
| 颜色(Color) | 16.7M |
| 色彩饱和度(Color Saturation) | 72%NTSC(CIE1931) |
| 响应时间(Response) | 3.8/1.2 (Tr/Td) ms |
| 可视角度(Viewing Angle) | 89/89/89/89(上/下/左/右) |
| 白场色度(White Field Chroma) | X:0.313; Y:0.329 |
| 白场变动(White Field Dynamic) | 1.25 (9 points) |
| 扫描频率(Scanning Frequency) | 60Hz |
| 反转扫描(Reverse Scan) | No |
| 信号类型大类(The kind of Singnal) | LVDS |
| 接口类型(Interface) | LVDS |
| 信号接口定义(Singnal Interface Definition) | BLE-6PINS-CCAACC |
| 驱屏电压(Drive-screen voltage) | 5.0V |
| 面板输入电流(Input Current) | 1.13A |
| 信号接口类型(Kind of Singnal Interface) | 端子 |
| 信号接口品牌(Brand of Singnal Interface) | E&T |
| 信号接口型号(Model of Singnal Interface) | AL230F-A0G1D-P |
| 信号接口脚距(Pitch of Singnal Interface) | 1 mm |
| 信号接口脚数(Pin of Singnal Interface) | 6 pins |
T215HVN01.1结构参数 |
|
| 工作温度(Operation Temperature) | 0 °C ~ 50 °C |
| 存储温度(Storage Temperature) | -20°C ~ 60°C |
| 表面处理(Surface Technology) | 雾面，Hard coating (3H) |
| 显示区域(Active Area) | 476.64×268.11 mm |
| 可视区域(Display Area) | 479.84×271.31 |
| 外形尺寸(Outline) | 495.6×292.2 mm |
| 触摸屏(Touch Panel) | 无 |
| 灯管位置(Lamp Position) | 侧入式光源(右边) |
| 背光类型(Backlight) | WLED |
| 灯管数量(Lamp Number) | 12S4P pcs |
| 灯管形状(Lamp Shape) | 4串 |
| 背光寿命(Life Time of Lamp) | 30K Hours |
| 单一灯管电压(Voltage of Lamp) | 38.4V |
| 单一灯管电流(Current of Lamp) | 65mA |
| 内置灯管驱动器(Driver of Backlight) | 无 |
| 背光接口类型(Kind of Backlight Interface) | 端子 |
| 背光接口品牌(Brand of Backlight Interface) | E&T |
| 背光接口型号(Model of Backlight Interface) | 3707K-S06N-21R |
| 背光接口数量(Quantity of Backlight Interface) | 1 pcs |
| 背光接口脚距(Pitch of Backlight Interface) | 1.0 mm mm |
| 背光接口定义(Backlight Interface Define ) | BLE-6PINS-CCAACC |
T215HVN01.1包装及生产状态 |
|
| 每箱数量(Quantity Per Box) | 13pcs |
| 包装箱尺寸(Size of the Box) | 556×292×375 mm (长×宽×高) |
| 包装箱毛重(G.W. of the Box) | 25.7 Kgs |
