LG Display液晶模组LM215WF3-SLS2 应用详情
|
基础信息 :
|
品牌
型号名称
LM215WF3-SLS2
屏幕类型
a-Si TFT-LCD , 液晶模组
其它名称
LM215WF3 (SL)(S2)
屏幕尺寸
适用于
|
|
最大额定 :
|
工作温度
0 ~ 50 °C
存储温度
-20 ~ 60 °C
RoHS
抗振能力
1.0G (9.8 m/s²)
|
|
|
|
|
像素特征 :
|
分辨率
1920(RGB)×1080, FHD
像素配置
RGB垂直条状
点间距(W×H)
0.08265×0.24795 mm
像素间距(W×H)
0.24795×0.24795 mm [102PPI]
|
|
物理尺寸 :
|
显示尺寸
476.064(W)×267.786(H) mm
外观尺寸
497.6(W)×292.2(H) mm
可视尺寸
479.8(W)×271.3(H) mm
外观厚度
8.9/11.0 (Typ./Max.) mm
|
|
外观特征 :
|
物理形状
平面矩形, 有边框
风景肖像
风景模式
宽高比(W:H)
16:9
外观样式
-
|
|
安装方式 :
|
Side mounting holes (4-M3) on left, right bezel
|
|
其它细节 :
|
重量
1.69/1.77Kgs (Typ./Max.)
表面处理
雾面 (Haze 25%)，Hard coating (3H)
|
|
基础信息 :
|
亮度(cd/m²)
250 (Typ.)
对比度
1000:1 (Typ.) (透射)
最佳角度
全视角
响应速度
14 (Typ.)(G to G) ms
可视角度
89/89/89/89 (Typ.)(CR≥10)
光学模式
IPS，常黑显示，透射式
|
|
色彩性能 :
|
色度
Wx:0.313; Wy:0.329
颜色数量
16.7M (6-bit + Hi-FRC)
色温
6485K
白场变动
1.33 (Max.)(9 points)
|
|
1931色域 :
|
NTSC比值
74%
sRGB覆盖率
94%
Adobe RGB覆盖率
73%
DCI-P3覆盖率
77%
Rec.2020覆盖率
55%
色域说明
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
|
|
刷新频率 :
|
60Hz
|
|
翻转扫描 :
|
No
|
|
功率总耗 :
|
9.8W (Typ.)
|
|
信号电气 :
|
输入电流
600/740mA (Typ./Max.)
输入电压
5.0V (Typ.)
功率消耗
3.0/3.75W (Typ./Max.)
信号接口
LVDS (2 ch, 8-bit)
|
|
接口特征 :
|
位置
类型
端子
|
|
信号详情 :
|
品牌
型号
脚距
脚数
数量
脚定义
宇宙
1.0 mm
30 pins
1 pcs
LVDS-30P2C8B-160B
|
|
灯管特征 :
|
灯管类型
WLED
数量
17S2P
位置
侧入式光源(右边)
可换性
-
灯管形状
2串
灯管寿命
30K (Min.) 小时
|
|
灯管电气 :
|
输入电压
48.6±3.4V
输入电流
70/75mA (Typ./Max.)
功率消耗
6.8/7.3W (Typ./Max.)
|
|
接口特征 :
|
位置
类型
端子
|
|
信号详情 :
|
品牌
型号
脚距
脚数
数量
脚定义
然湖
1.0 mm
6 pins
1 pcs
BLE-6PINS-CNAANC
|
|
灯管驱动 :
|
无
|
|

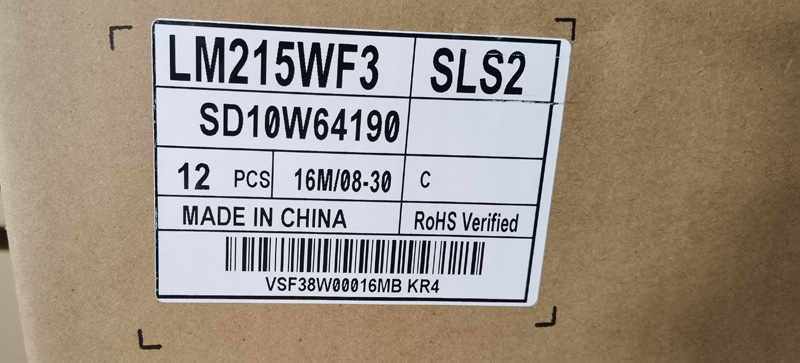

包装类型
|
片/包装
|
箱数
|
包装长宽高 (mm)
|
毛重 (Kgs)
|
体积 (m³)
|
备注
|
|
纸箱
|
12
|
1
|
365×315×568
|
N/A
|
0.0653
|
|
|
卡板
|
216
|
18
|
1140×990×1258
|
N/A
|
1.4198
|
