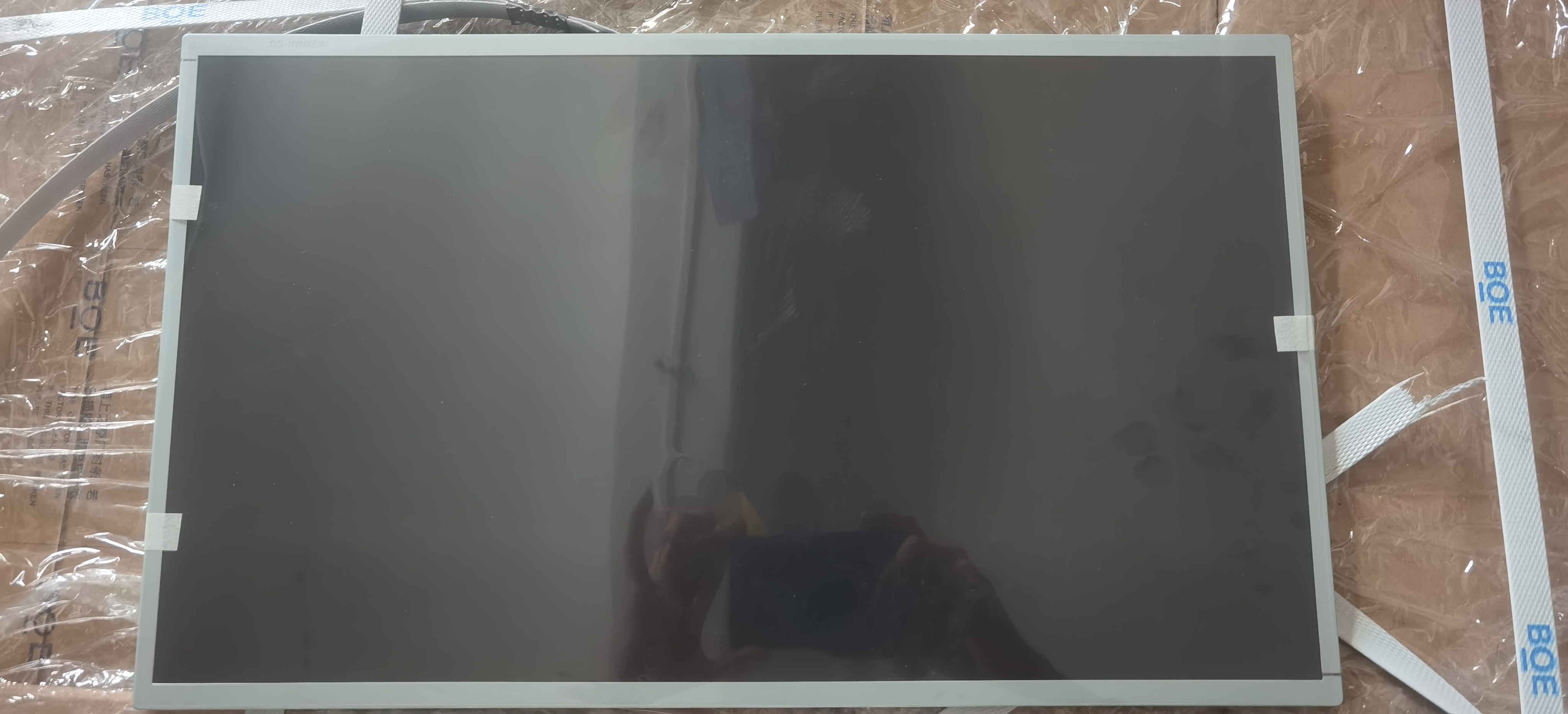

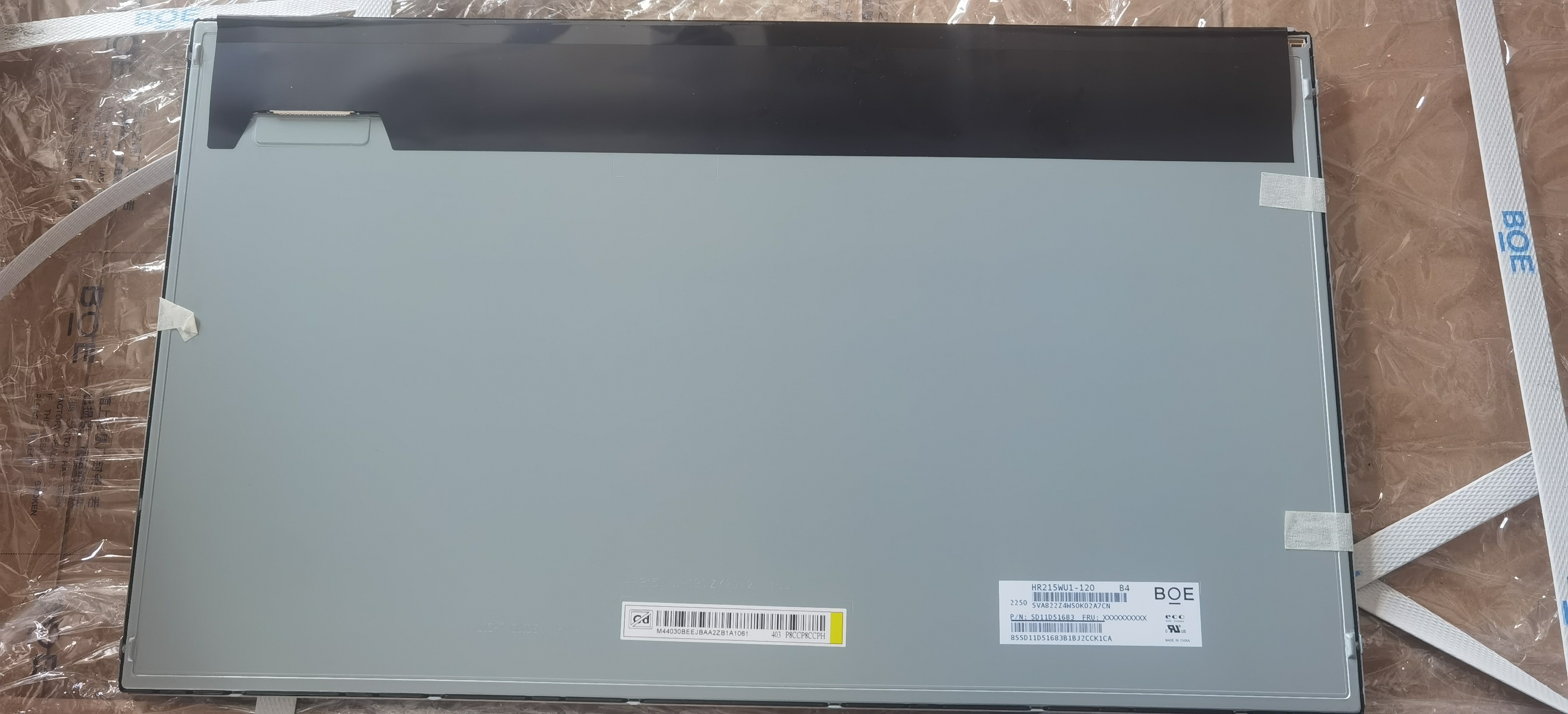

京东方21.5寸液晶屏HR215WU1-120规格书工业屏一体机触显广告机

Brand：京东方BOE
Size：21.5寸京东方液晶屏
Model：HR215WU1-120
Resolution：1920*1080
Vision：89/89/89/89
Contrast：1000:1
brightness：250mits
interface：LVDS
Operating temperature：工作: 0 ~ 50 °C ; 存储: -20 ~ 60 °C
life：30000
Types of：WLED

P270HVN02.0 替代M270HVN02.0

G150XVN01.0原装，
LQ150X1LG92原装
M170ETN01.1原装+组装
P170ETN01.0原装
M190ETN01.0原装+组装
G190ETN01.0原装+组装
G190ETN01.1原装
G156HTN02.1原装
M185XTN01.2组装
M190PW01 V8 组装
P215HVN01.0原装
T215HVN01.1玻璃+组装
HR215WU1-120原装
P270HⅤN02.0原装+组装
P320HVN02.0原装
LC320EUJ-FFE2组装
T320HVN05.6组装
HV320FHB-F40玻璃+模组
T420HVN08.0原装
LC430EGG-FKM1原装
欢迎来电询价，手机微信同号:15919499179
深圳市凯显科技有限公司
冯刚：15919499179
QQ：80067093
地址：深圳宝安区石岩应人石永新街三和工业园C栋6楼

描述

京东方 (BOE) 推出的HR215WU1-120是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，端子倒装，表面雾面， ES 8.0 ,TCO8.0 compliant。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号推荐使用于电脑显示器。根据屏库掌握的情报此产品于2013年Q1量产，当前生产状态为量产中。目前HR215WU1-120在屏库上有50条现货信息、54家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年11月12日对此型号首次建立参数，并于2022年11月04日对参数进行了最后更新。作为一款ADS，常黑显示，透射式液晶模组产品，HR215WU1-120可以提供250 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为14 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了17S4P WLED发光的侧入式光源(底部)，光源的使用寿命为30K小时，不含背光驱动。HR215WU1-120采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HR215WU1-120液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HR215WU1-120的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

京东方液晶模组HR215WU1-120 应用详情

基础信息 :	制造商型号 HR215WU1-120 类型 a-Si TFT-LCD , 液晶模组应用产品对角尺寸 21.5" 型号别名 -
应用环境 :	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C RoHS 抗振性能 1.5G (14.7 m/s²)
典型特征 :
备注信息 :	ES 8.0 ,TCO8.0 compliant

京东方液晶模组HR215WU1-120 结构详情

像素特征 :	解析度 1920(RGB)×1080, FHD 点间距(mm) 0.08275×0.24825 (H×V) 像素排列 RGB垂直条状像素间距(mm) 0.24825×0.24825 (H×V) [102PPI]
结构尺寸 :	显示区域(mm) 476.64(H) × 268.11(V) 开口区域(mm) 479.8(H) × 271.3(V) 外观尺寸(mm) 495.6(H) × 292.2(V) 外观厚度(mm) 8.2/11.3 (Typ./Max.)
外观特征 :	物理形状平面矩形, 有边框外观样式 - 宽高比 16:9 (H:V) 风景肖像风景模式
安装方式 :	Side mounting holes (4-M3) on left, right bezel
其它参数 :	重量 1.79Kgs (Typ.) 表面处理雾面，Hard coating (3H)

免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准

京东方液晶模组HR215WU1-120 光学详情

基础信息 :	显示亮度 250 cd/m² (Typ.) 对比度 1000:1 (Typ.) (透射) 可视角度 89/89/89/89 (Typ.)(CR≥10) 显示模式 ADS，常黑显示，透射式推荐视角全视角响应时间(ms) 14 (Typ.)(Tr+Td)
色彩性能 :	白色坐标 Wx:0.313; Wy:0.329 支持颜色 16.7M (6-bit + Hi-FRC) 色温 6485K 亮度均匀性 1.33 (Max.)(9 points)
1931色域 :	NTSC比值 74% sRGB覆盖率 97% Adobe RGB覆盖率 75% DCI-P3覆盖率 77% Rec.2020覆盖率 55% 色域说明 sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

京东方液晶模组HR215WU1-120 电子详情

帧频率 :	60Hz
翻转扫描 :	No
功率总耗:	10.21/14.26W (Typ./Max.)

京东方液晶模组HR215WU1-120 信号详情

信号电气 :	电压供应 5.0V (Typ.) 电流供应 0.5/1.2A (Typ./Max.) 功率消耗 2.5/6.0W (Typ./Max.)
信号类型 :	LVDS (2 ch, 8-bit) 逻辑电压 -
接口特征 :	位置类型端子
接口详情 :	品牌型号脚距脚数数量脚定义宇宙 IS100-L30O-C23 1.0 mm 30 pins 1 pcs LVDS-30P2C8B-160A

免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

京东方液晶模组HR215WU1-120 光源详情

光源特征 :	光源类型 WLED 数量 17S4P 光源寿命 30K (Min.) 小时是否可换 - 形状 4串光源位置侧入式光源(底部)
灯管电气 :	电压供应 41.6/44.8/48V (Min./Typ./Max.) 电流供应 43mA 功率消耗 7.71/8.26W (Typ./Max.)
接口特征 :	位置类型端子
接口详情 :	品牌型号脚距脚数数量脚定义恩得利 3708K-Q06N-08X 1.0 mm 6 pins 1 pcs BLE-6PINS-CCAACC
光源驱动 :	无
