• Brand：奇美 Chimei Innolux
• Size：22寸
• Model：M220ZGE-L20
• Resolution：1680*1050
• Vision：85/85/80/80
• Contrast：1000:1
• brightness：250mits
• interface：LVDS
• Operating temperature：0 ~ 50 °C 存储温度: -20 ~ 60 °C
• life：30000
• Types of：WLED

奇美 (Chimei Innolux) 推出的M220ZGE-L20是一款采用a-Si TFT-LCD技术的22.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，端子正装，表面雾面， Energy Star 7.0 Compliance。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号推荐使用于电脑显示器。根据屏库掌握的情报此产品于2012年Q1量产，当前生产状态为量产中。目前M220ZGE-L20在屏库上有29条现货信息、33家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2012年08月30日对此型号首次建立参数，并于2022年03月10日对参数进行了最后更新。作为一款TN，常白显示，透射式液晶模组产品，M220ZGE-L20可以提供250 cd/m²的显示亮度 1000:1的透射对比度，以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为1.3/3.7 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了12S4P WLED发光的侧入式光源(右边)，光源的使用寿命为40K小时，不含背光驱动。M220ZGE-L20采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用M220ZGE-L20液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于M220ZGE-L20的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

奇美液晶模组M220ZGE-L20 应用详情

基本信息 :

面板品牌

面板型号

M220ZGE-L20

面板尺寸

22.0英寸

面板应用

•

面板类型

a-Si TFT-LCD , 液晶模组

型号别名

-

工作环境 :

工作温度

0 ~ 50 °C

存储温度

-20 ~ 60 °C

RoHS状态

耐振动性

-

典型特征 :

•
•
•
•

备注信息 :

Energy Star 7.0 Compliance

奇美液晶模组M220ZGE-L20 结构详情

像素特征 :

像素数量

1680(RGB)×1050, WSXGA+

点间距

0.094×0.282 mm (H×V)

像素布局

RGB垂直条状

像素间距

0.282×0.282 mm (H×V)  [90PPI]

结构尺寸 :

显示区域

473.76×296.1 mm (H×V)

可视区域

477.7×300.1 mm (H×V)

外观尺寸

493.7×320.1 mm (H×V)

外观厚度

11.0±0.5 mm

外观特征 :

外观形状

平面矩形, 有边框

风景肖像

风景模式

宽高比

16:10 (H:V)

外观样式

-

安装孔位 :

Side mounting holes (4-M3) on up, down bezel

其它特征 :

重量

2.10/2.25Kgs (Typ./Max.)

表面处理

雾面 (Haze 25%)，Hard coating (3H)

• 免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

奇美液晶模组M220ZGE-L20 光学详情

基本信息 :

面板亮度

250 cd/m² (Typ.)

对比度

1000:1 (Typ.) (透射)

可视角度

85/85/80/80 (Typ.)(CR≥10)

光学模式

TN，常白显示，透射式

最佳视角

-

反应时间

1.3/3.7 (Typ.)(Tr/Td) ms

色彩性能 :

白色色度

Wx:0.313; Wy:0.329

显示颜色

16.7M (8-bit)

色温

6485K

亮度变动

1.33 (Max.)(9 points)

1931色域 :

NTSC比值

76%

sRGB覆盖率

98%

Adobe RGB覆盖率

76%

DCI-P3覆盖率

79%

Rec.2020覆盖率

57%

色域说明

sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

奇美液晶模组M220ZGE-L20 电子详情

工作频率 :

60Hz

翻转扫描 :

No

功率消耗 :

15.76W (Max.)

奇美液晶模组M220ZGE-L20 信号详情

信号系统 :

LVDS (2 ch, 8-bit)

信号逻辑电压

-

信号电气 :

电压输入

5.0V (Typ.)

电流输入

0.65/0.90A (Typ./Max.)

功耗

3.25/4.5W (Typ./Max.)

接口特征 :

类型

端子

位置

端子详情 :

品牌

型号

脚间距

脚数

数量

接口定义

富士康

GS23302-0311R-7H

1.0 mm

30 pins

1 pcs

LVDS-30P2C8B-160A

• 免责声明 : 数据由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
•  返回顶端

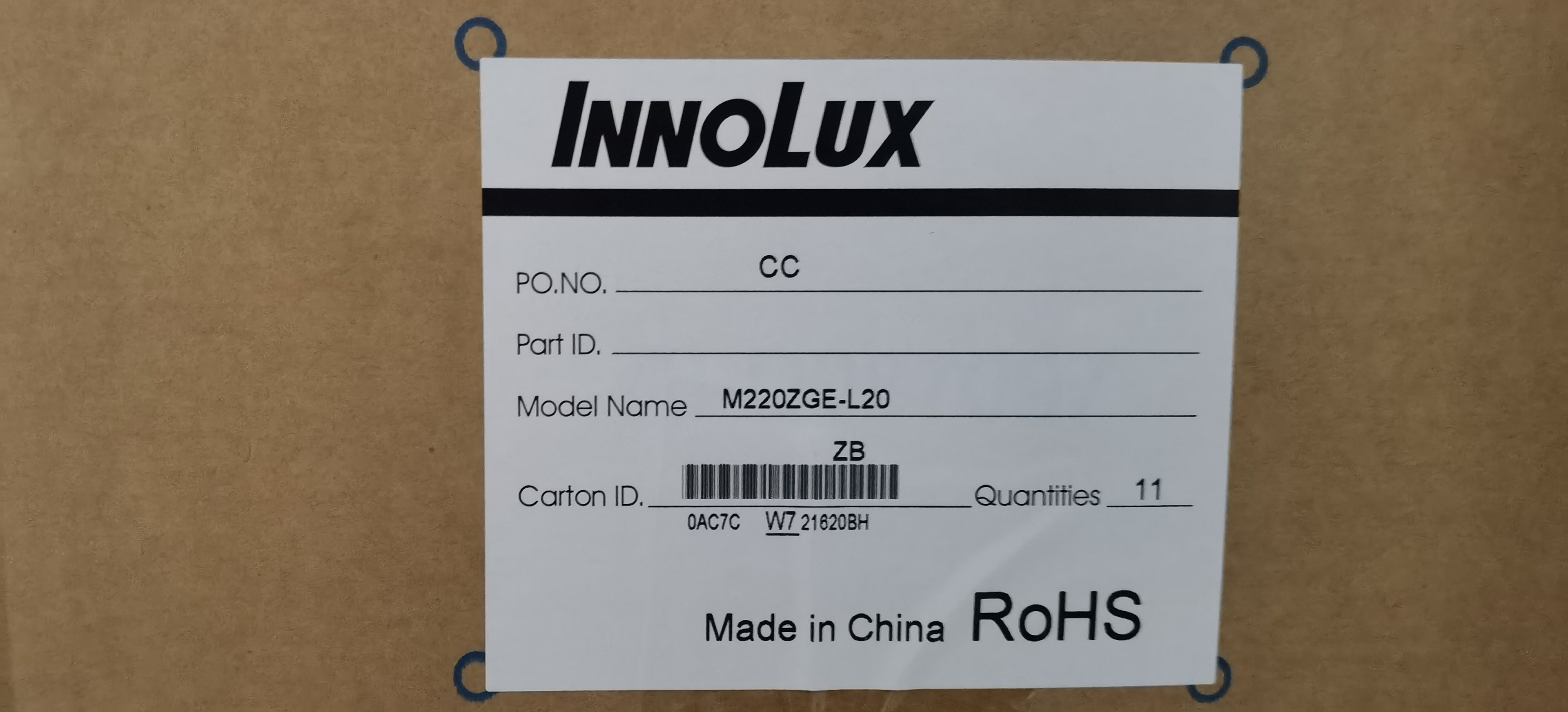

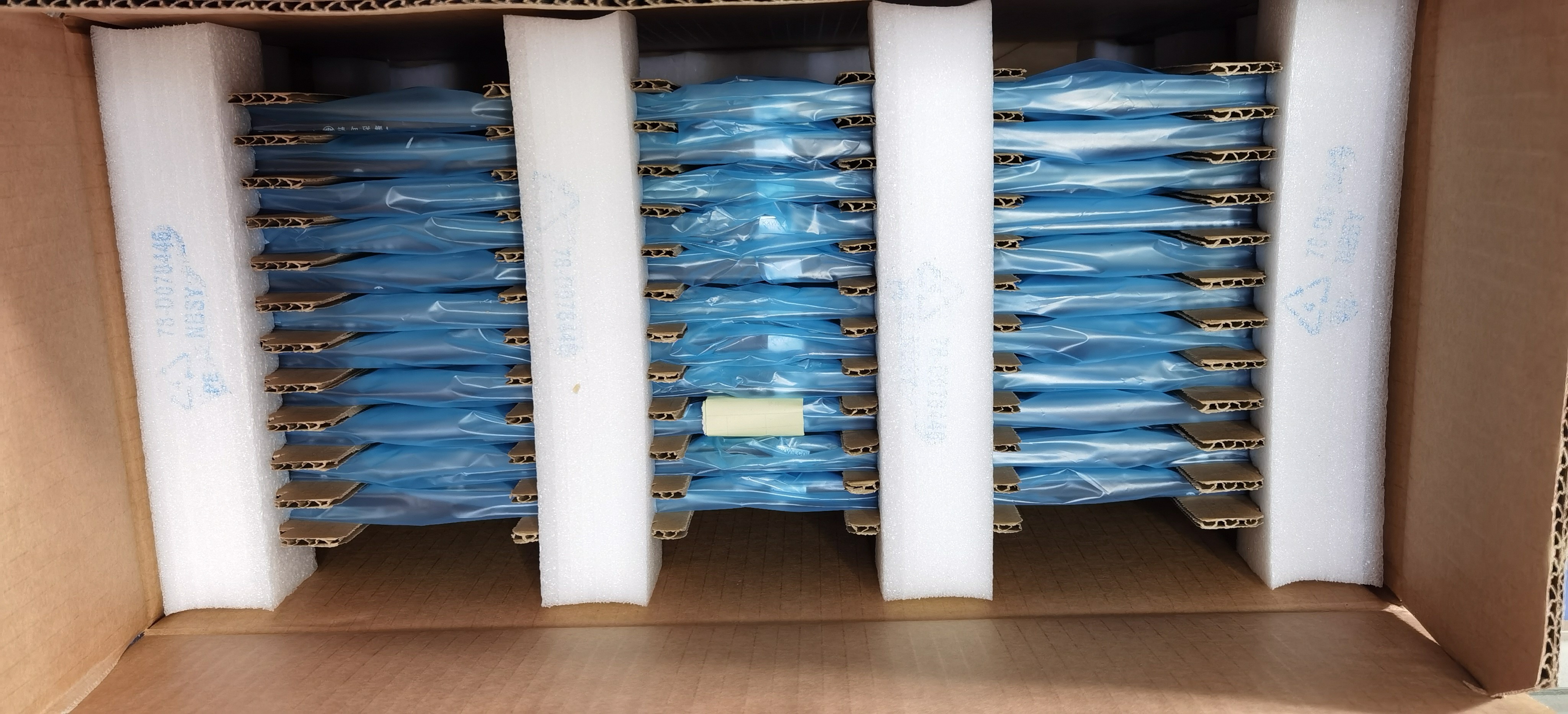

奇美液晶模组M220ZGE-L20 包装详情

包装箱 :	数量	重量	尺寸 (L×W×H)
	11 pcs / 箱	28.8 Kgs	567×278×417 mm
